Η θερμική λύση εξαρτάται κυρίως από την ισχύ του μετατροπέα
Με τη μείωση του συνολικού μεγέθους του φωτοβολταϊκού μετατροπέα και την αύξηση της ισχύος ενός μηχανήματος, οι απαιτήσεις για θερμικό σχεδιασμό γίνονται όλο και μεγαλύτερες. Ο σχεδιαστής πρέπει να εξετάσει διεξοδικά το αποτέλεσμα ψύξης, την προστασία, τη δυνατότητα εγκατάστασης, τη δυνατότητα συντήρησης και το οικονομικό κόστος του συστήματος ψύξης του μετατροπέα. Μεταξύ αυτών, η ενιαία ισχύς μηχανής είναι μια σημαντική βάση για το σχεδιασμό της λύσης ψύξης.

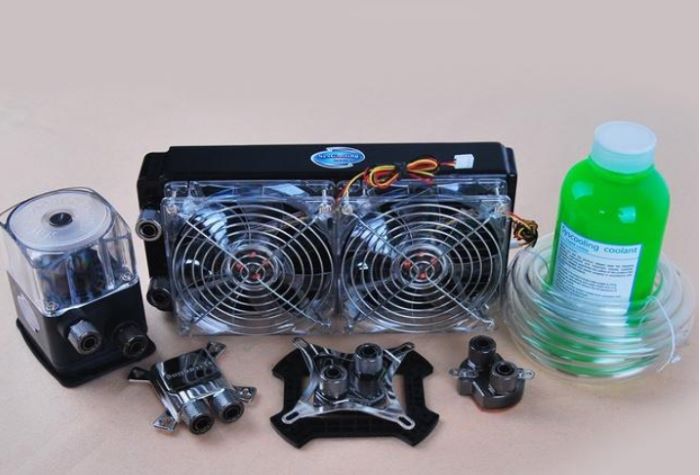

Η τεχνολογία ψύξης inverter περιλαμβάνει φυσική ψύξη, εξαναγκασμένη ψύξη αέρα, υγρή ψύξη και ψύξη αλλαγής φάσης. Η έρευνα δείχνει ότι η απόδοση ψύξης της εξαναγκασμένης ψύξης αέρα είναι 10-20 φορές μεγαλύτερη από αυτή της φυσικής ψύξης και η υγρή ψύξη είναι επίσης μια πιο αποτελεσματική μέθοδος απαγωγής θερμότητας. Από την άποψη της πολυπλοκότητας της δομής και της δυσκολίας υλοποίησης, το σύστημα εξαναγκασμένης ψύξης αέρα είναι απλούστερο, ευκολότερο στην εφαρμογή και πιο αξιόπιστο από το σύστημα υγρής ψύξης. Ως εκ τούτου, η εξαναγκασμένη ψύξη με αέρα προτιμάται στη βιομηχανία παροχής ρεύματος, ακολουθούμενη από τη φυσική ψύξη, την υγρή ψύξη και άλλες μεθόδους ψύξης.
Όταν η ισχύς είναι μικρότερη από 20 kW, η φυσική ψύξη μπορεί να επιτύχει τη βέλτιστη αντιστοίχιση του όγκου, του βάρους και της συνολικής απόδοσης του προϊόντος. Όταν η ισχύς είναι μεγαλύτερη από 25 kW, η πυκνότητα ροής θερμότητας της απαγωγής θερμότητας είναι μεγαλύτερη και η εξαναγκασμένη ψύξη με αέρα είναι ένα πιο οικονομικό και αποτελεσματικό πρακτικό μέσο. Όταν η ισχύς είναι μεταξύ 20kW και 25kW, η συνολική απόδοση κόστους της φυσικής ψύξης και της εξαναγκασμένης ψύξης με αέρα είναι ισοδύναμη. Για μεγάλους μετατροπείς αιολικής ενέργειας με ισχύ πολλών εκατομμυρίων W, η πρώτη επιλογή λειτουργίας ψύξης είναι η υγρή ψύξη.

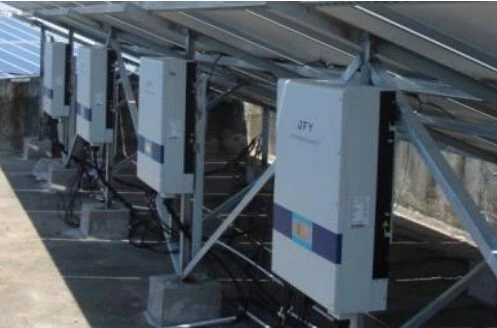

Ο φωτοβολταϊκός μετατροπέας σειράς λειτουργεί γενικά σε εξωτερικό περιβάλλον πάνω από 70 μοίρες και η απαγωγή θερμότητας του συστήματος σε περιβάλλον υψηλής θερμοκρασίας έχει ιδιαίτερα σημαντικό αντίκτυπο στην απόδοση και τη διάρκεια ζωής του προϊόντος. υγρόψυξη, ψύξη αλλαγής φάσης και άλλες μορφές, που επιλέγονται κυρίως ανάλογα με την ισχύ του μετατροπέα.
